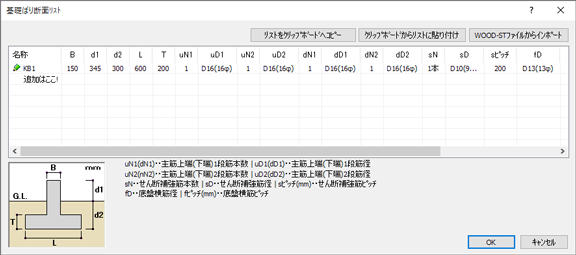

ダイアログ

「独立基礎」、「べた基礎」を選択した場合

「布基礎」を選択した場合

項　目	説　明	初期値
名称	半角8文字（全角4文字）以内で入力します。	－
B（mm）	基礎ばり幅を入力します。	150
d1（mm）	d1 には基礎天端から地盤面（GL）までの深さ、 d2 には地盤面（GL）から基礎底面までの深さを入力します。 説明4.参照 基礎ばりせい=d1＋d2とします。	300
d2（mm）		300
L（mm）	【基礎計算条件】 の［基礎形式］で「布基礎」を選択した場合に有効です。 フーチング幅を入力します。 説明4.参照	0
T（mm）	【基礎計算条件】 の［基礎形式］で「布基礎」を選択した場合に有効です。 フーチング厚さを入力します。 説明4.参照	0
uN1	主筋上端1段筋の本数を入力します。	1
uD1	主筋上端1段筋の径を入力します。 「D10（9φ）」、「D13（13φ）」、「D16（16φ）」、「D19（19φ）」、「D22（22φ）」、 「D25（25φ）」、「D29（28φ）」、「D32（32φ）」、「D35」、「D38」、「D41」、 「D51」から選択します。	D13（13φ）
uN2	主筋上端2段筋の本数を入力します。	0
uD2	主筋上端2段筋の径を入力します。 選択する径の種類は主筋上端1段筋と同じです。	D13（13φ）
dN1	主筋下端1段筋の本数を入力します。	1
dD1	主筋下端1段筋の径を入力します。 選択する径の種類は主筋上端1段筋と同じです。	D13（13φ）
dN2	主筋下端2段筋の本数を入力します。	0
dD2	主筋下端2段筋の径を入力します。 選択する径の種類は主筋上端1段筋と同じです。	D13（13φ）
sN	せん断補強筋の本数を入力します。 「1本」、「2本」から選択します。	1本
sD	せん断補強筋の径を入力します。 「D10（9φ）」、「D13（13φ）」、「D16（16φ）」、「D10（9φ）D13（13φ）」、 「D13（13φ）D16（16φ）」、「D10（9φ） D16（16φ）」から選択します。	D10（9φ）
sピッチ （mm）	せん断補強筋のピッチを入力します。	200
fD	【基礎計算条件】 の［基礎形式］で「布基礎」を選択した場合に有効です。 底盤横筋の径を入力します。 「D10（9φ）」、「D13（13φ）」、「D16（16φ）」、「D10（9φ）D13（13φ）」、 「D13（13φ）D16（16φ）」、「D10（9φ） D16（16φ）」から選択します。	D13（13φ）
fピッチ（mm）	【基礎計算条件】 の［基礎形式］で「布基礎」を選択した場合に有効です。 底盤横筋のピッチを入力します。	200
コメント	半角40文字（全角20文字）以内で入力します。	－

説　明

1. リストを追加、変更、削除することができます。


   [追加]	：	「追加はここ!」部分をクリックすると、 新規にデータを登録することができます（最大500）。 追加されたデータはアイコンが になります。
   [変更]	：	変更したい項目をクリックすると、 選択しているデータを変更することができます。
   [削除]	：	アイコン をクリックして[Delete]キーを押すと、 選択しているデータをリストから削除することができます。

2. アイコン を右クリックすると、ポップアップメニューが表示され、編集を行うことができます （詳細は、｢表入力形式 ポップアップメニュー｣を参照）。
3. 以下の記号は文字として使用できません。

   「＠」、「＃」、｢￥」、「／」、「 ，」、「 ”」、「 '」、「＊」、「%」
4. 基礎の各寸法は下図のとおりです。


   布基礎		べた基礎/独立基礎

5. リストの内容をクリップボードからコピー、貼り付け、および、 WOOD-STファイルからインポートすることができます （詳細は、｢表入力形式 データの編集｣を参照）。


   [リストをクリップボードへコピー]	：	リストの内容をクリップボードにコピーします。
   [クリップボードからリストへ貼り付け]	：	クリップボードに保存したデータをリストに貼り付けます。 ※ 名称が空欄のデータは貼り付けることができません。
   [WOOD-STファイルからインポート]	：	他のWOOD-STファイル（拡張子「＊.wsti」）で入力したデータをインポートします。

   ※	［クリップボードからリストへ貼り付け］と ［WOOD-STファイルからインポート］は、 現物件に追加されるのではなく、リスト全体が取り込まれますのでご注意ください。
